お問い合わせ
発熱開始温度や発熱量を調べることで電極の熱安定性を評価できます
材料選定･製造工程に役立つ凝集性評価

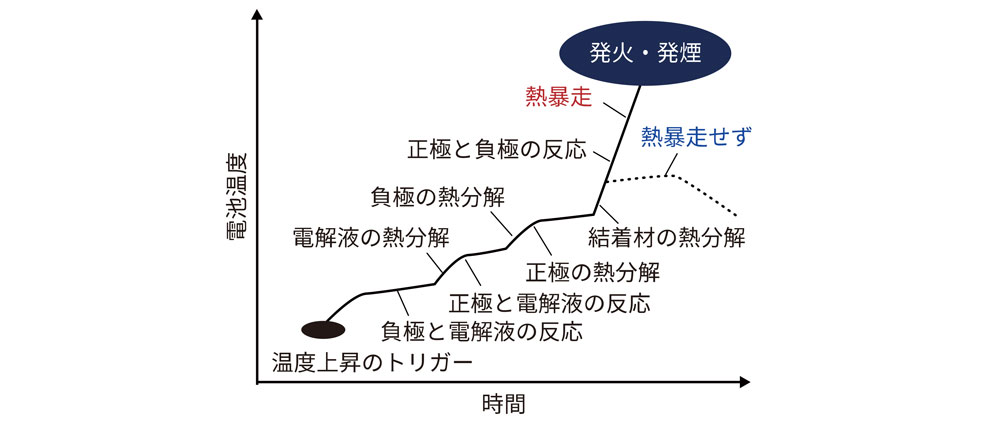

正極活物質は高温になると酸素ガスを放出する熱分解を起こし、ただちに発熱します。さらに電池温度が上昇し熱暴走が進むと場合によっては発火や発煙を起こす要因にもなり得ます。
このように電池の安全性を左右しかねない正極材料の熱安定性を評価しておくことは、製品の信頼性･安全性の観点からも重要であると言えます。DSCにより発熱開始温度や総発熱量といった熱安定性の評価が可能です。
大気非暴露DSC分析法

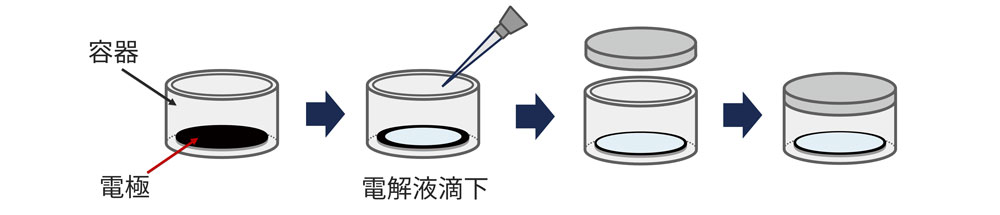

打ち抜いた電極を容器に入れ、電解液を滴下し、封をした後、DSC測定を行います。前処理は全てAr雰囲気グローブボックス内にて行いますので、大気非暴露測定が可能です。
Li(Mn, Co, Ni)O2のDSCによる熱安定性評価結果
4.5Vまで充電した場合、4.2V充電品と比較して発熱開始温度やピーク温度が低温側に移動し、熱安定性が低下することがわかりました。発熱ピークは正極材の熱分解による酸素放出とそれに伴う電解液の酸化に起因し、リチウムイオンが抜けた不安定な構造が熱安定性を低下させていると推測されます。
サイクル品においては、発熱開始温度やピーク温度の変動は観測されず、サイクル数が増えても熱安定性が保たれていることがわかりました。
掲載資料をダウンロードできます。
PDF形式
左のアイコンをクリックすると、別ウインドウで開きます。
資料のダウンロードにはお客様情報の入力が必要となります。
お問い合わせフォーム
