国内初導入のX線CT顕微鏡 (XRM) を用いて、全固体電池セルの非破壊観察を行いました。本装置は従来装置に比べて圧倒的に高い空間分解能で観察ができ、活物質と固体電解質界面の様子や空隙などを三次元的にとらえ、定量的に評価することが可能となりました。
全固体電池セル観察の課題
次世代電池として高い安全性や高容量化が期待される全固体電池に注目が集まっています。しかしながら、全固体電池の実用化にはまだ課題が多いとされております。その一つが界面の抵抗であり、活物質と電解質の密着性や緻密性の制御が高いレベルで求められています。高い圧力で成形された電極は脆く分解することが困難であり、その内部構造の観察には非破壊で行える手法が有効です。当社で導入したX線CT顕微鏡 (XRM) は、従来装置では不可能であった大面積の全固体電池セルでも加工をせずに電極内の空隙やクラックなどが観察できます。高分解能で観察したセル内部の構造情報を提供します。
当社X線CT顕微鏡 (XRM) と従来装置との比較
従来の直交型ハイエンド装置に比べ、圧倒的に高い分解能で観察が可能です。S/N比の向上により、電池セル内の各層が明瞭に区別できます。

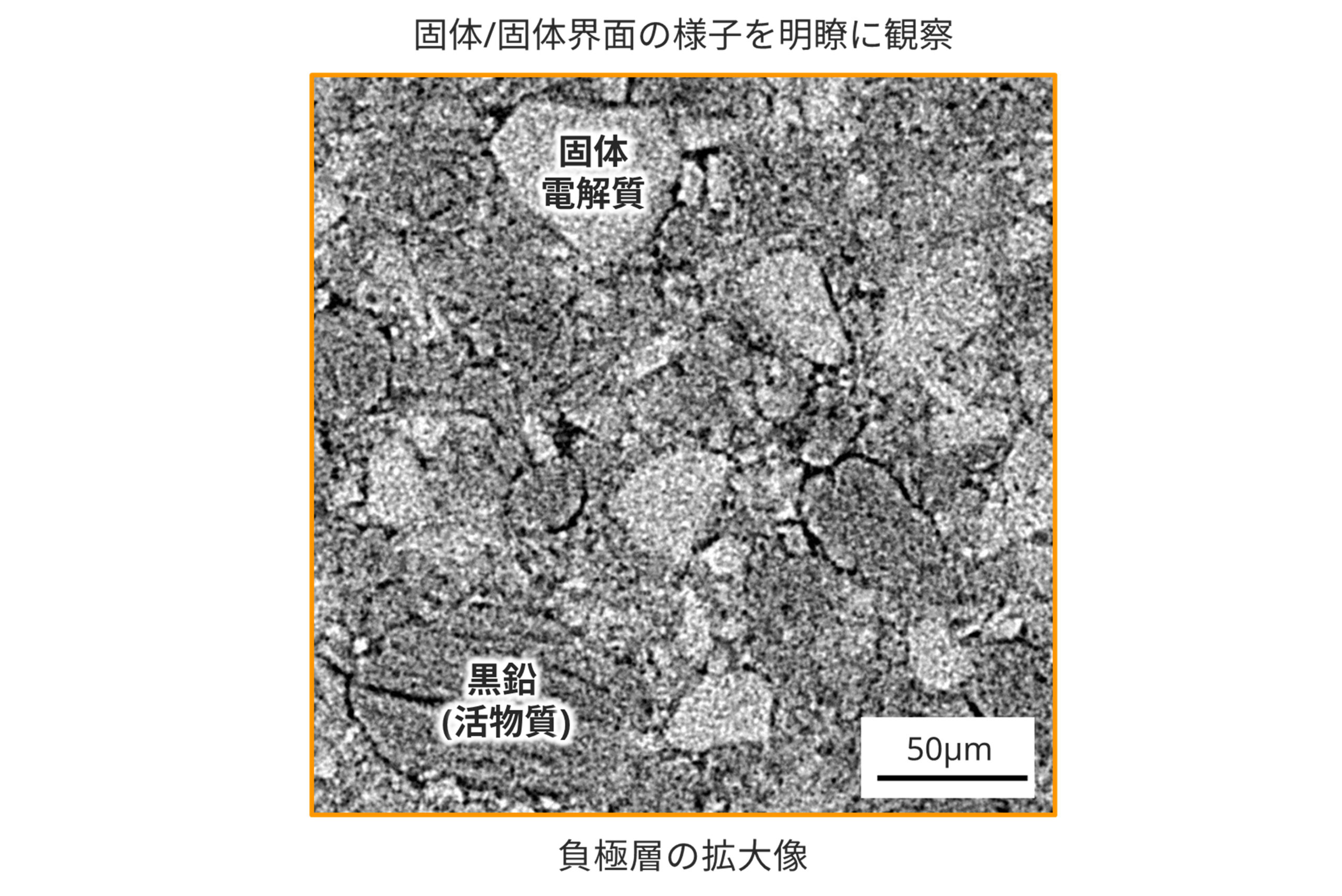

三次元可視化と電極局所部分の観察
全固体電池を非破壊で高精細に三次元可視化画像解析を用いて定量的に比較ができます。
