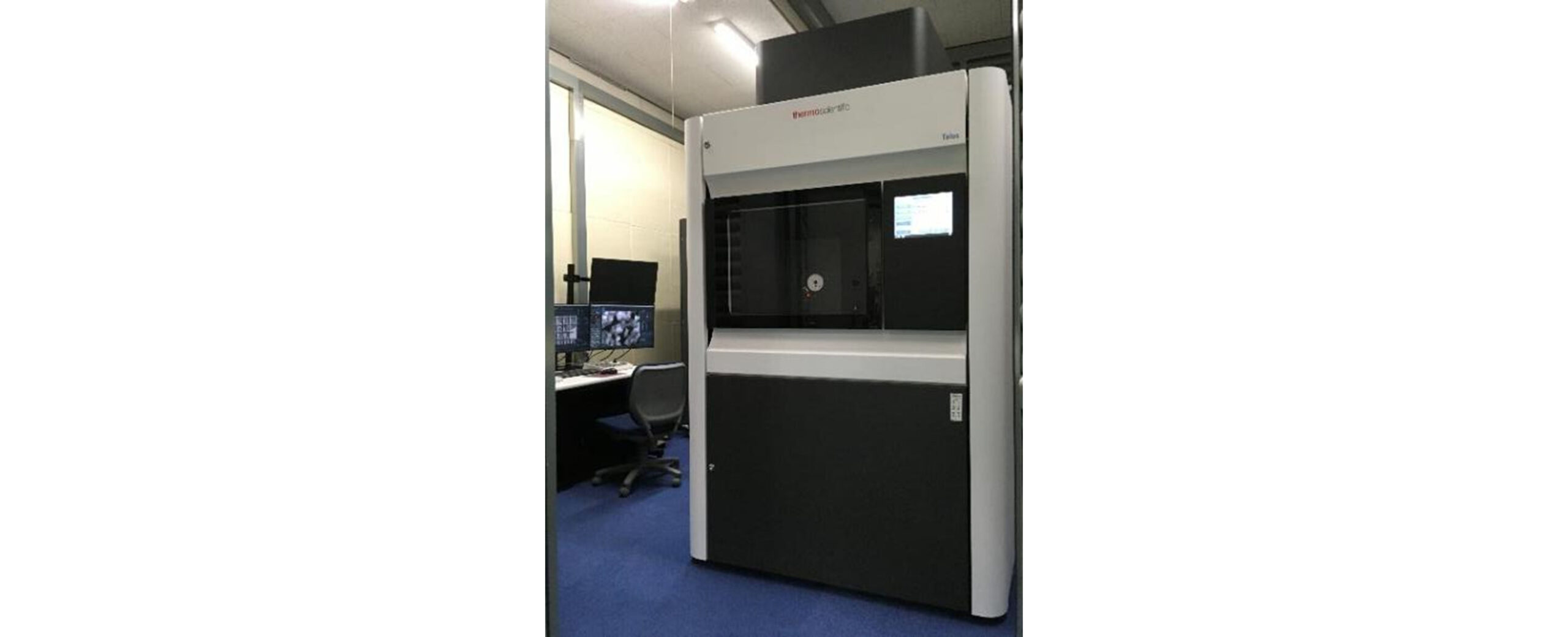

当社では高感度分析透過顕微鏡 (Thermo Fisher Scientific製 Talos F200X G2) を導入しました。本装置は高品質なデータを素早く取得できる走査透過電子顕微鏡です。nmオーダーの局所領域における形態観察、元素分析、結晶構造を調べることができます。

・大口径EDXを4か所に配置し、短時間でS / Nの良いEDXを取得可能
・高傾斜3Dトモグラフィーにより物体の三次元構造を歪みなく可視化
・クライオホルダにより液体 / 半固体を凍らせて観察可能
・特注の制限視野絞りにより局所領域の非晶質相構造解析 (PDF解析) が可能
・DPC (微分位相コントラスト) 機能により、軽元素のコントラストを付けて無染色でもポリマーアロイの分散状態を可視化
・Web会議システムにより、遠隔地から立会分析が可能

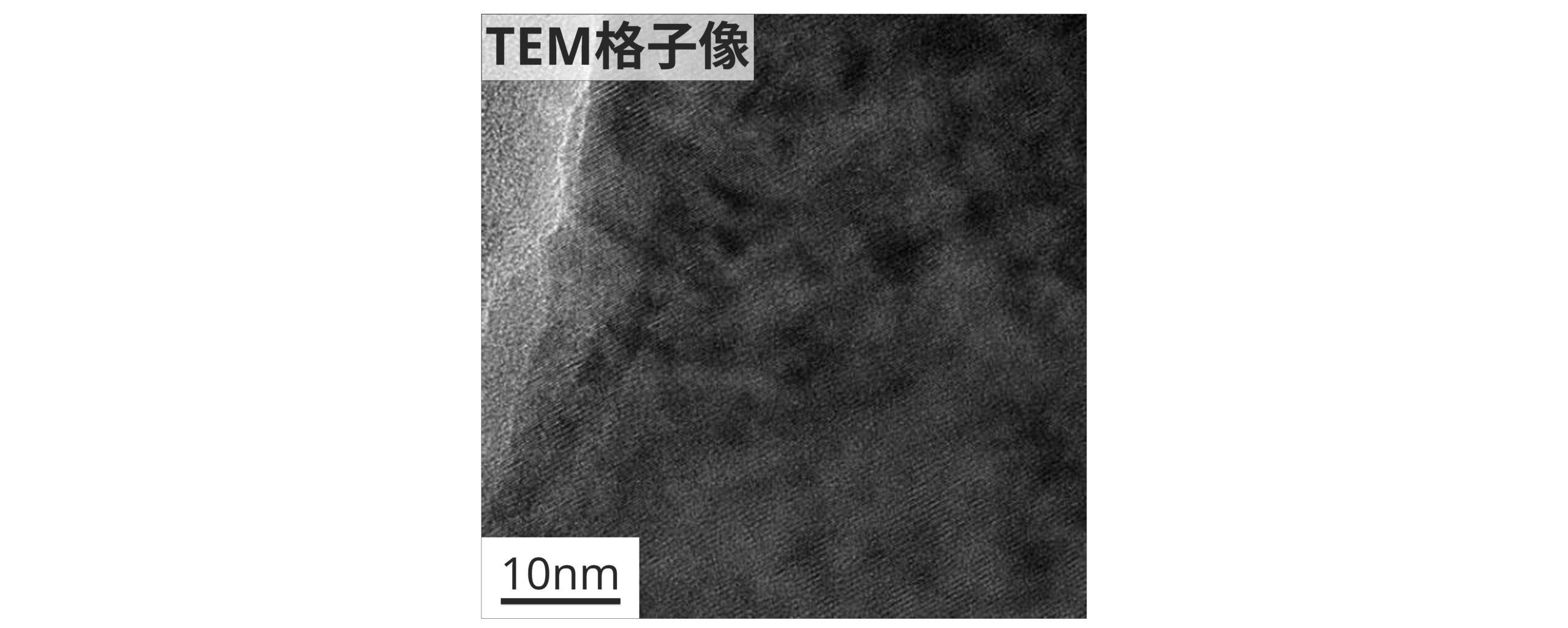

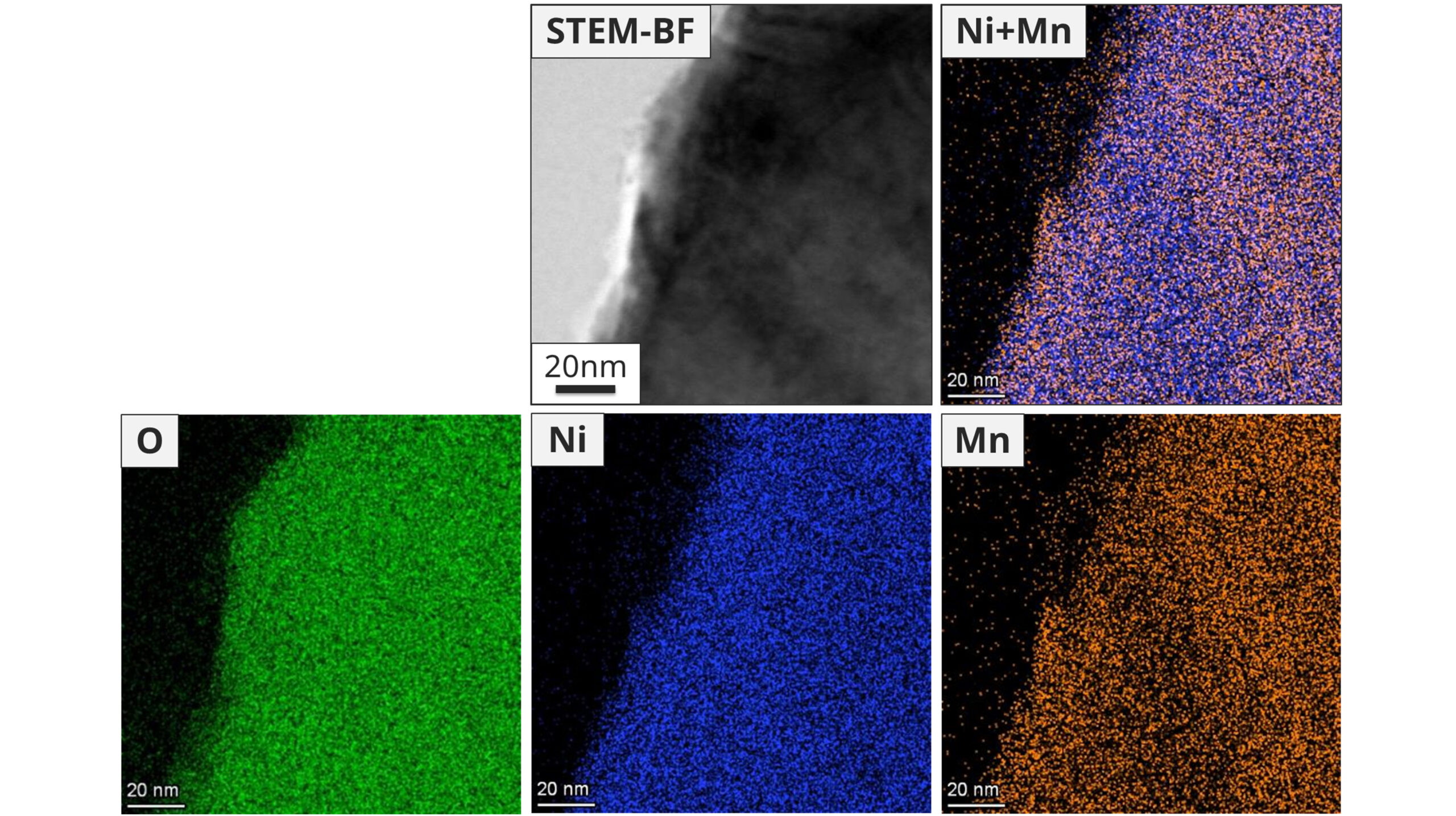

劣化に伴う結晶構造の変化を反映した格子縞を観察することで、活物質内の格子の乱れを可視化することができます。また、高感度EDXマッピングにより、活物質中のNiおよびMnの元素分布が不均一であることがわかりました。耐久により、Mnが活物質表面から溶出している可能性が示唆されます。

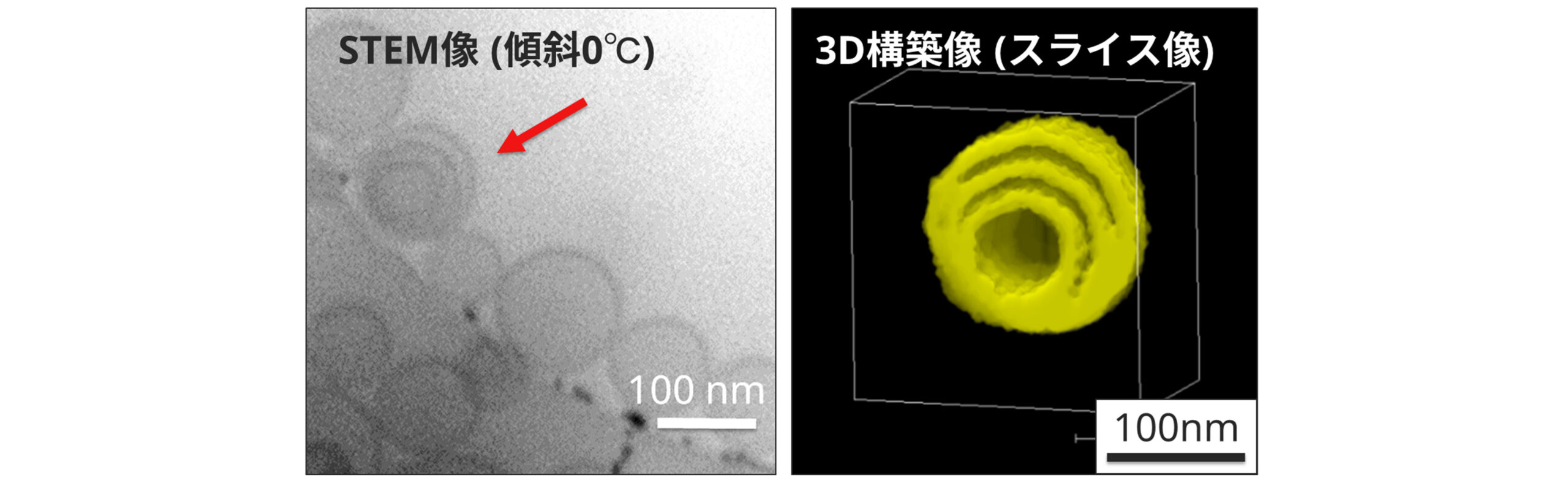

水溶液中のクロドロン酸リポソームのCryo-3D-STEM観察結果を示します。傾斜角度0°のSTEM像では、赤矢印で示すリポソームが内包されているのか、粒子同士が重なっているかの判断は難しいですが、3D構築像 (スライス像) で確認すると、リポソームを三重に内包している様子が確認できます。
